Оригинал взят у Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»gelio в Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

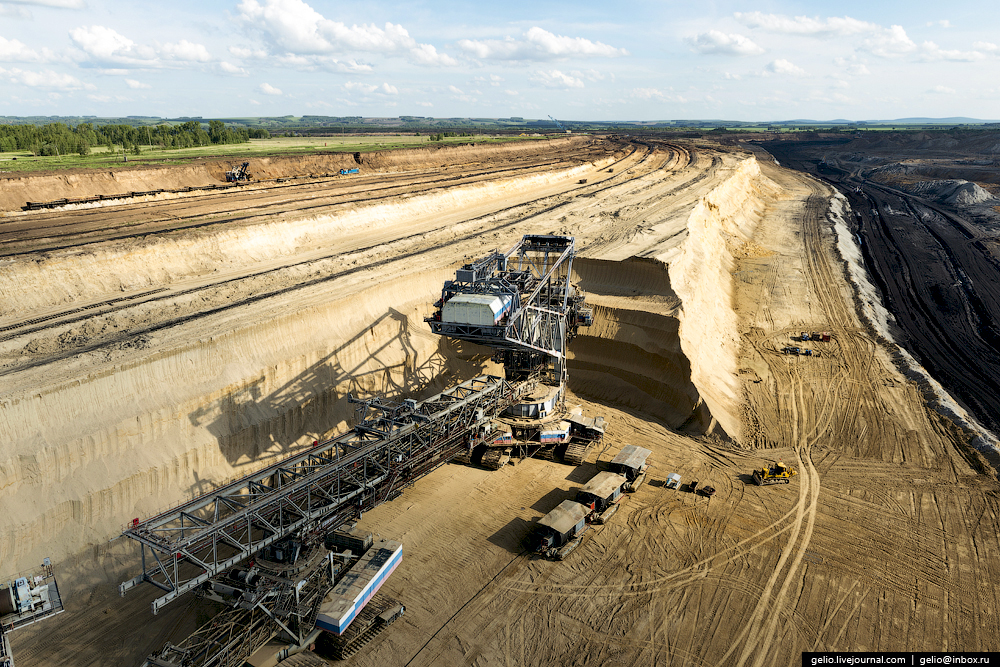

Назаровский угольный разрез находится в Красноярском крае и входит в состав «СУЭК-Красноярск». Основным потребителем разреза является Назаровская ГРЭС. В 1970-х годах Назаровский разрез стал опытным полигоном для освоения прогрессивных технологий угледобычи. Здесь работает уникальный роторный комплекс SRs(K)-4000 производства немецкой фирмы TAKRAF — самый крупный и производительный вскрышной комплекс в России.


1. Назаровский разрез сдан в эксплуатацию в 1951 году. В 1980-е годы, когда потребности в буром угле были максимальными, добыча на предприятии достигала 14 млн тонн угля в год. Сейчас объём добычи на предприятии составляет около 4 млн тонн.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»













2. Сложность Назаровского разреза заключается в большом объёме породы, под которой скрыты угольные пласты. Чтобы добраться до угля, нужно извлечь до 70 метров грунта. Сейчас работают четыре вида вскрыши — железнодорожная, автомобильная, транспортно-отвальная и бестранспортная.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»











3. Железнодорожная вскрыша производится экскаватором ЭКГ-10 на думпкарную вертушку.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»










4. Думпкар — это вагон-самосвал с наклоняющимся кузовом и откидными бортами для сыпучих грузов.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»











5. Очистка думпкаров от налипшей породы.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

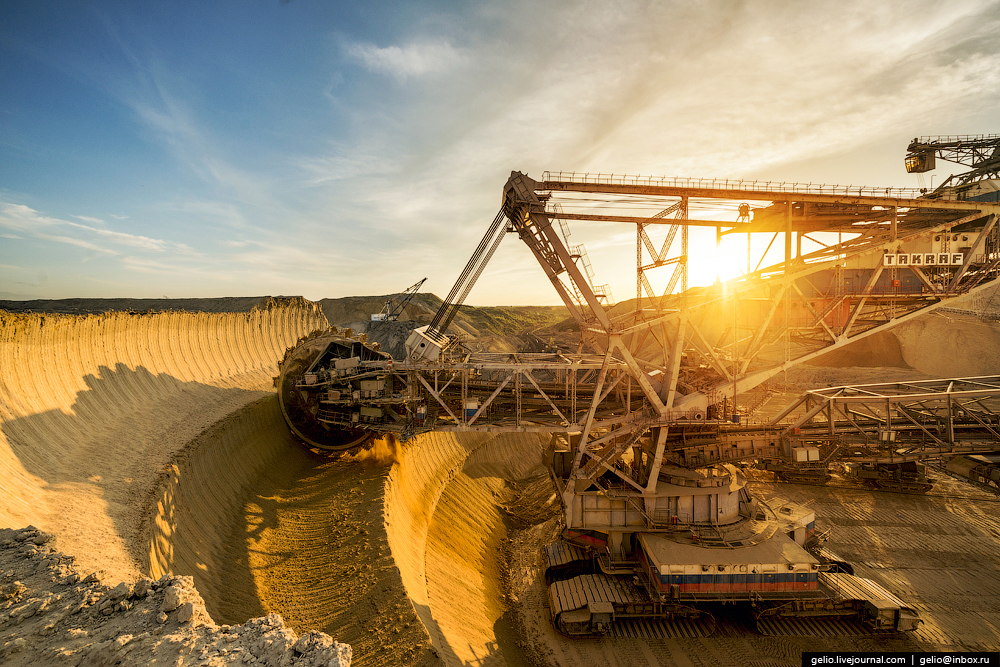

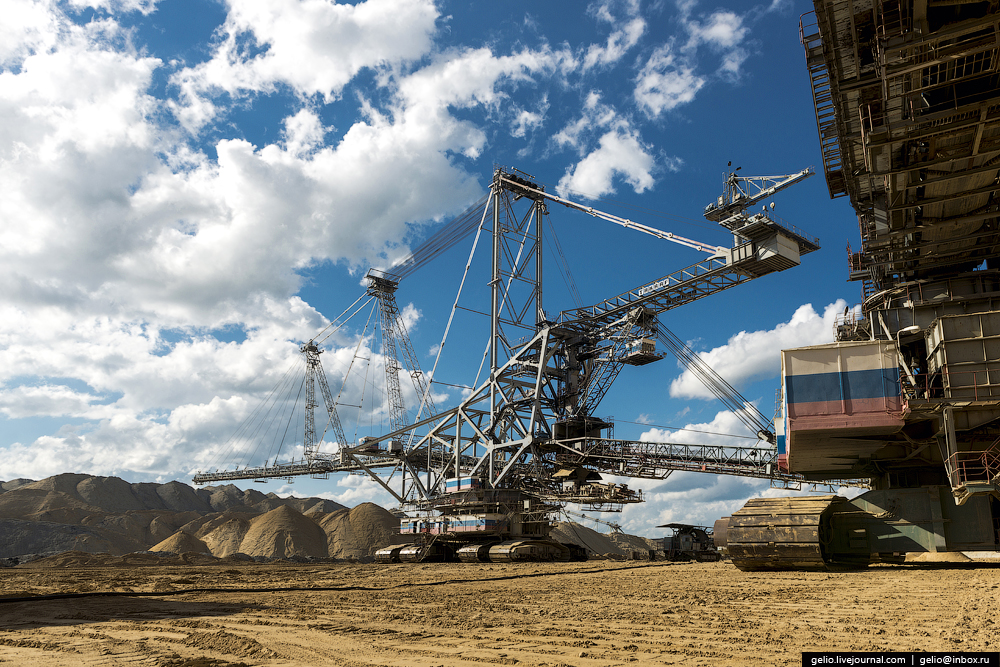

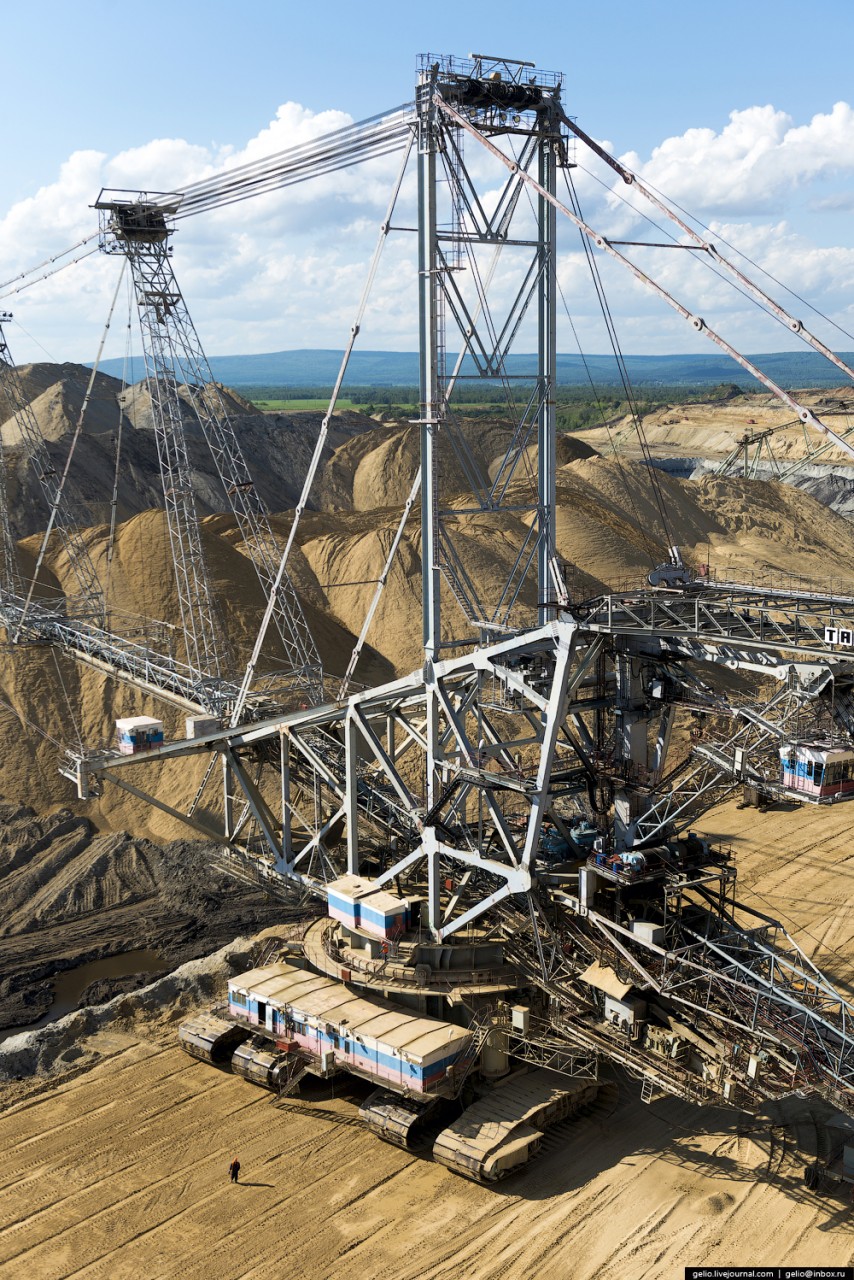

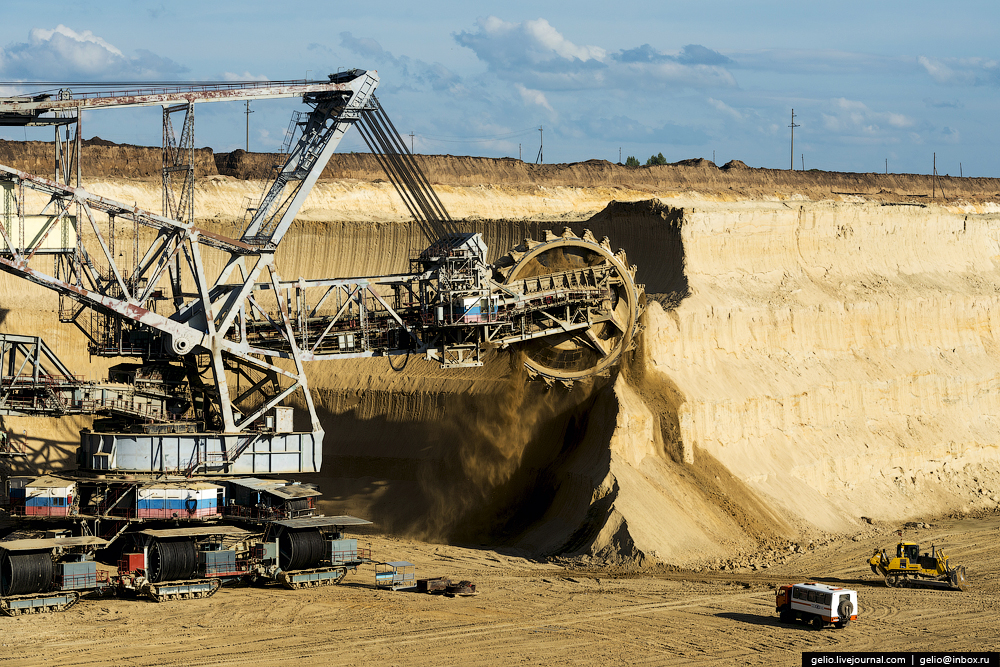

6. Основной вскрышной уступ высотой до 35 м отрабатывается роторным экскаватором SRs(k)-4000 с использованием отвалообразователя.

SRs(K)-4000 является ключевым звеном в технологии вскрышных работ Назаровского разреза и выполняет около 60% всей вскрыши.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

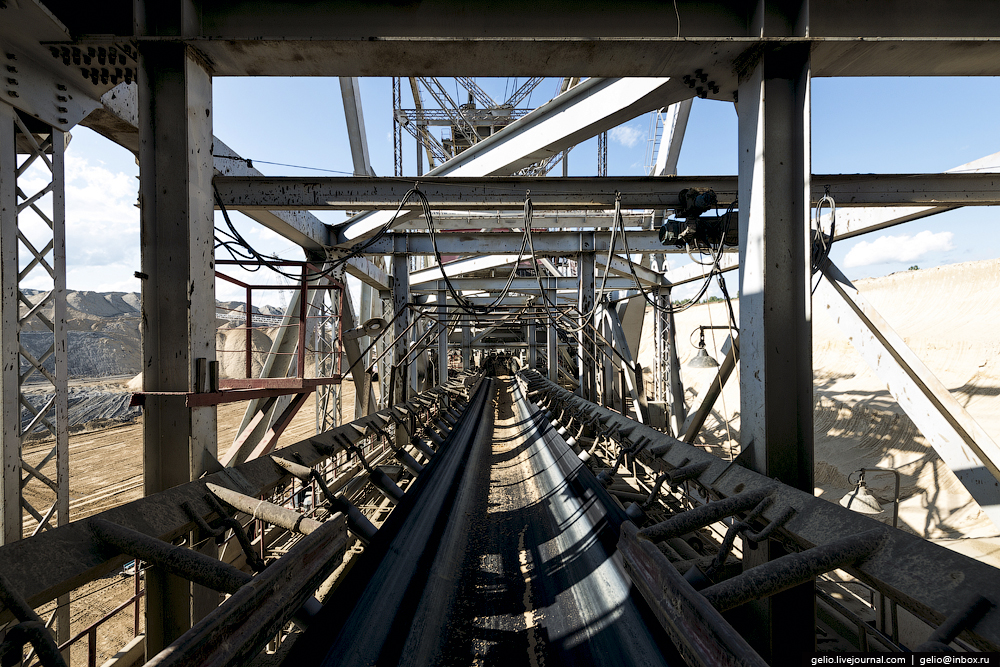

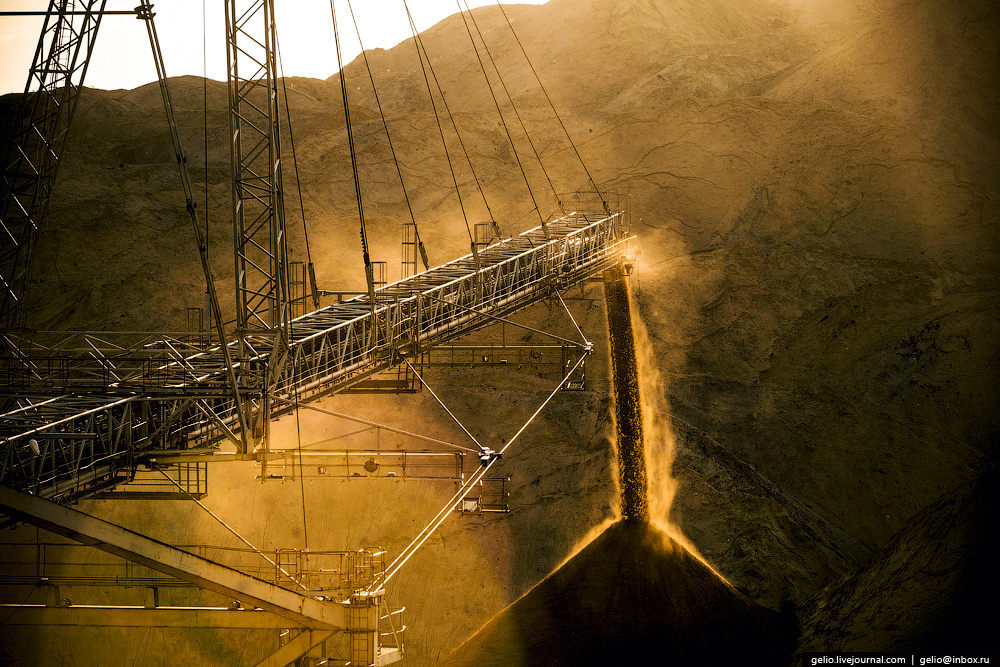

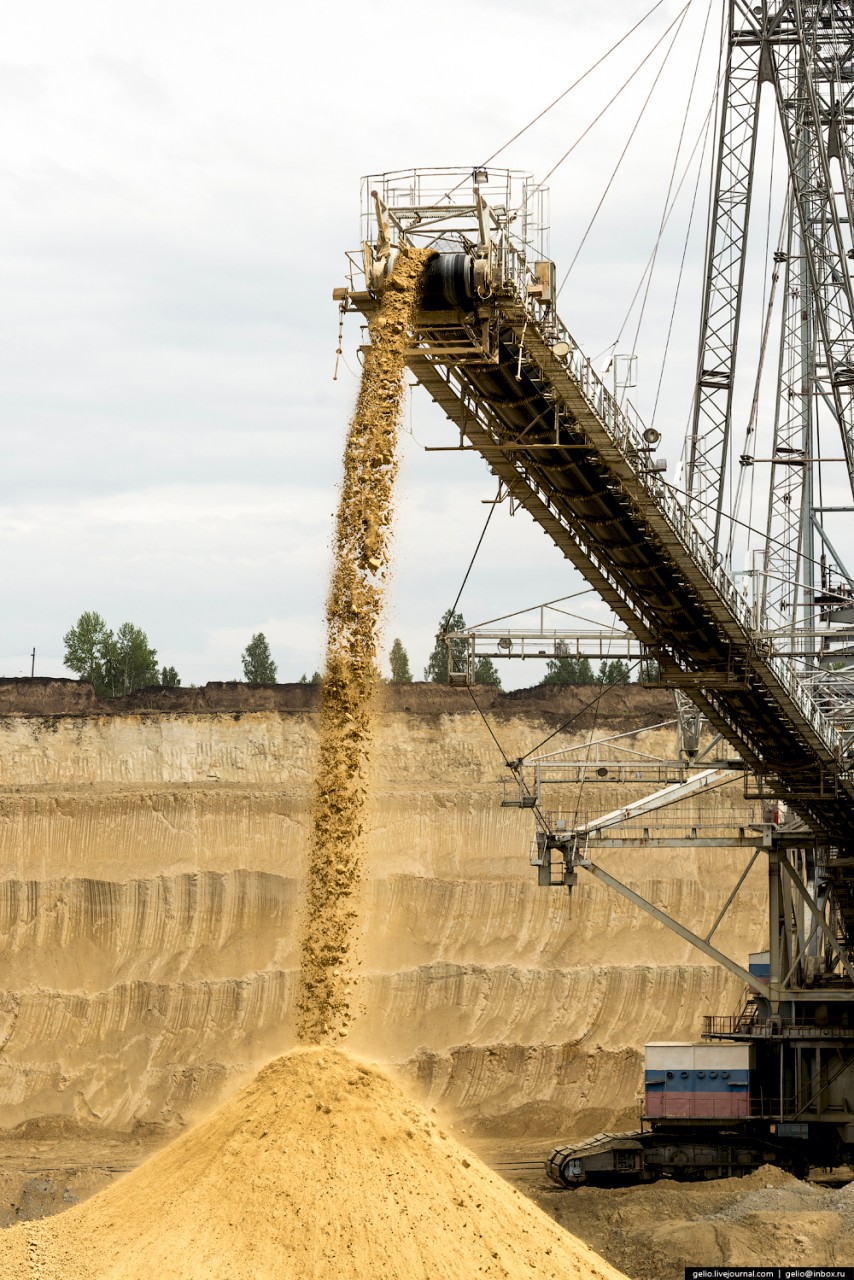

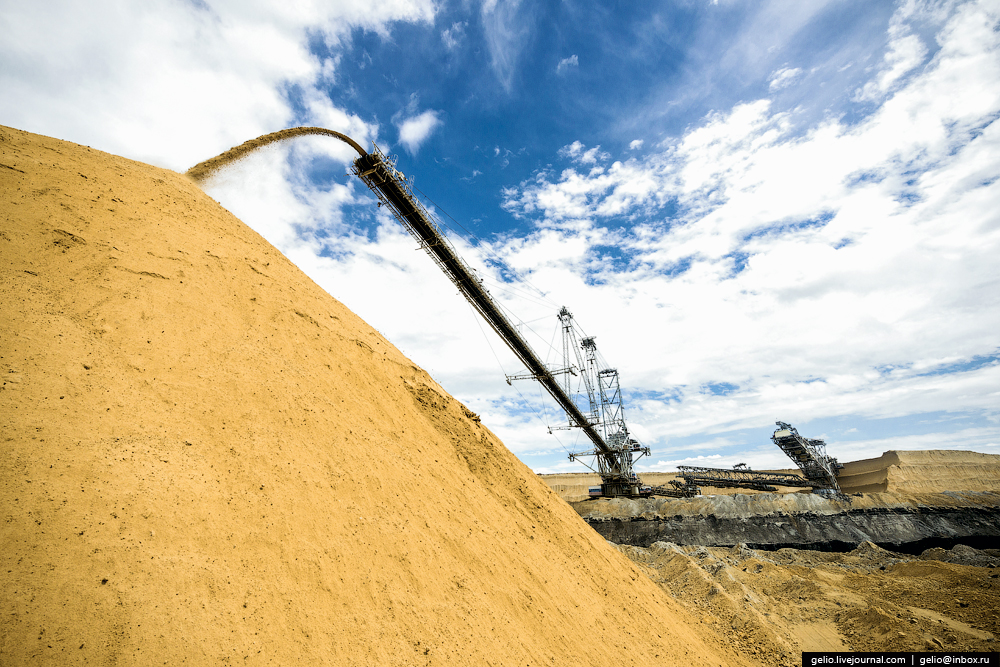

7. Конвейерный принцип работы позволяет вскрывать породу роторным колесом, а затем по ленте перемещать в отвал.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»













8. Высота копания - 36 метров, что соизмеримо с высотой 12-этажного здания.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»











9. Длина стрелы ротора - 42 метра.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

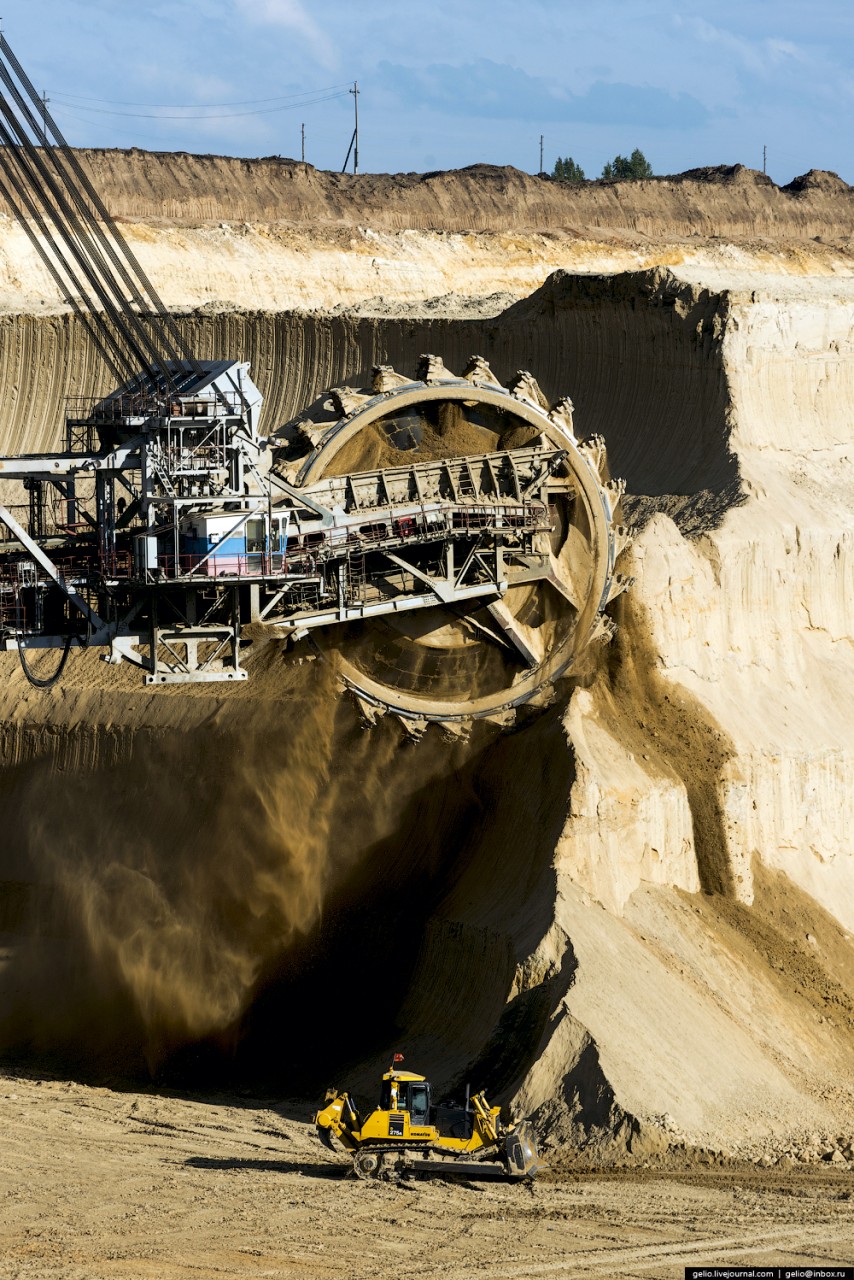

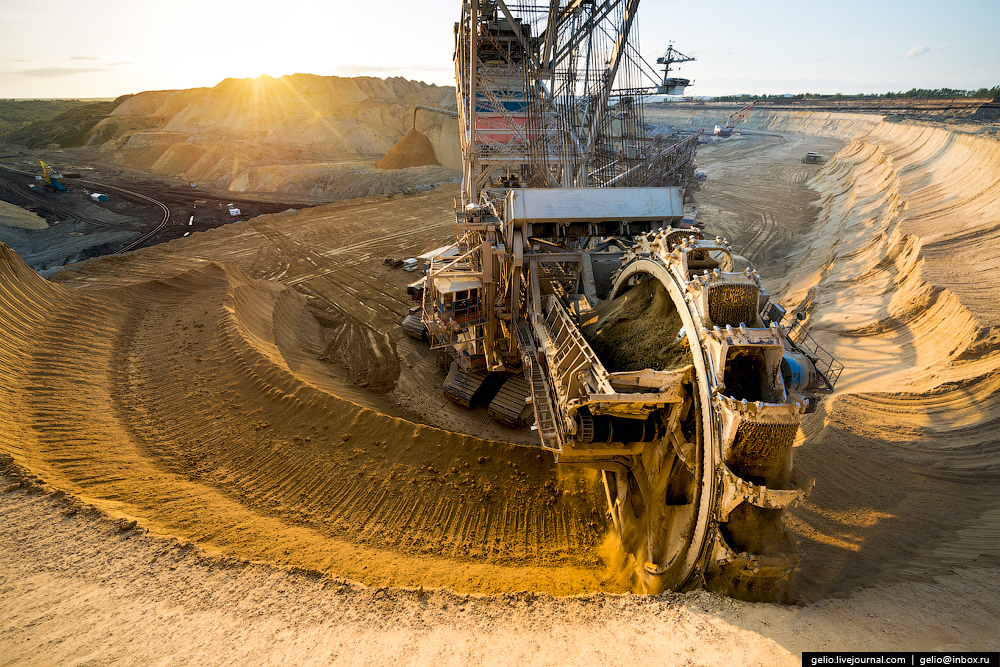

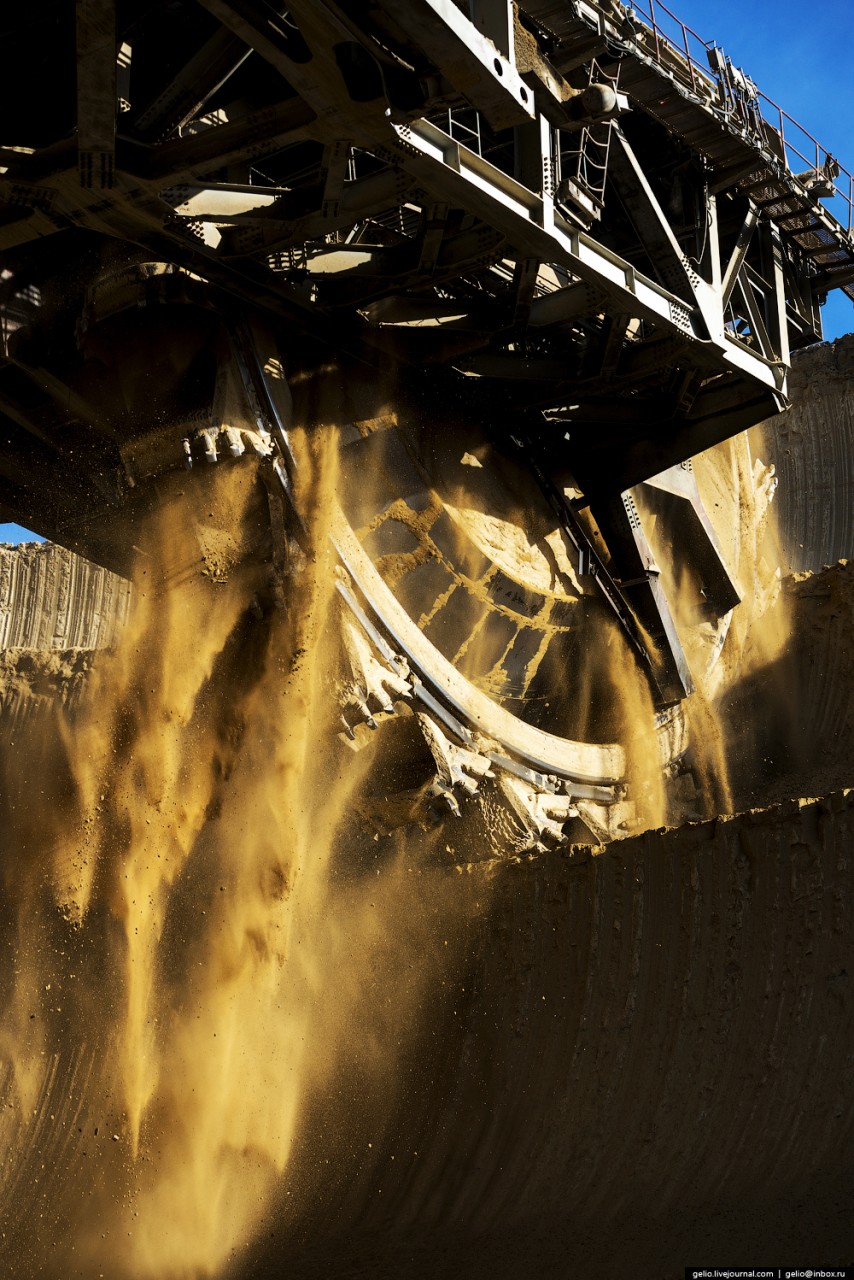

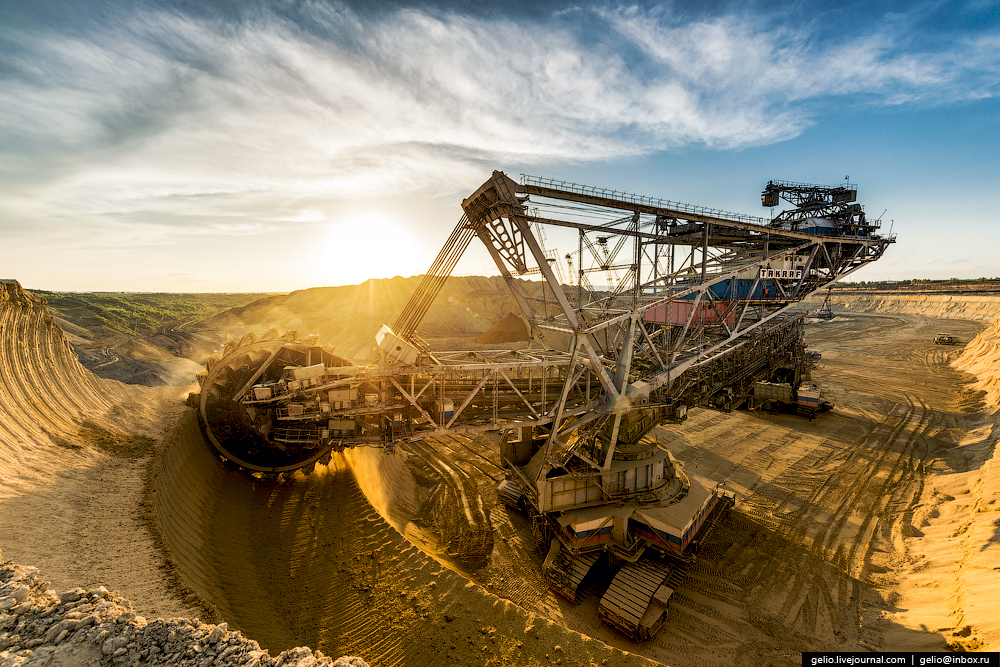

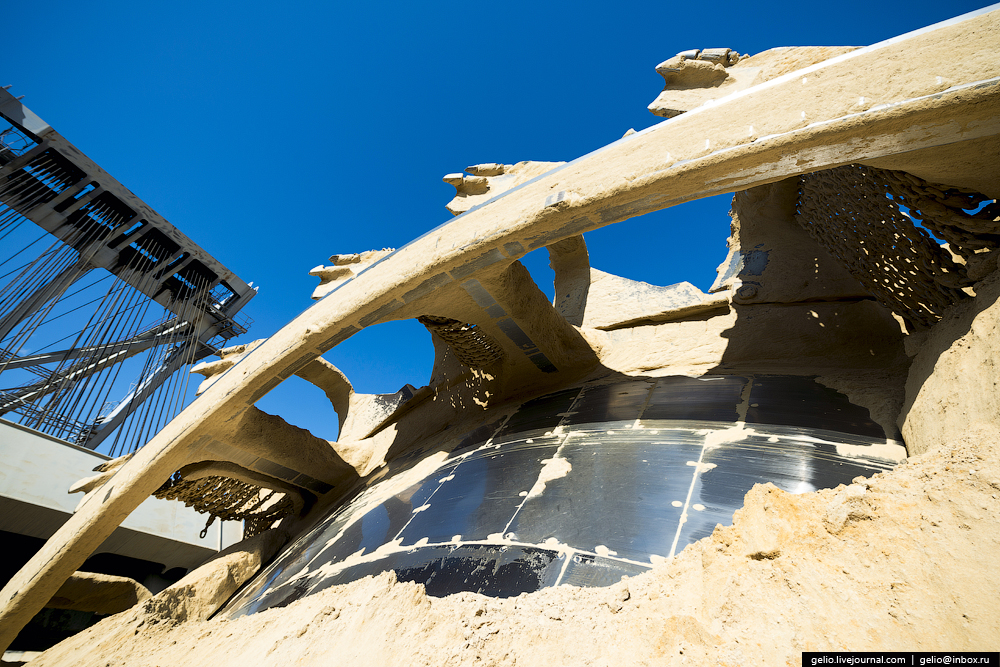

10. Роторное колесо вскрышного комплекса. Диаметр колеса - 16 метров!

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

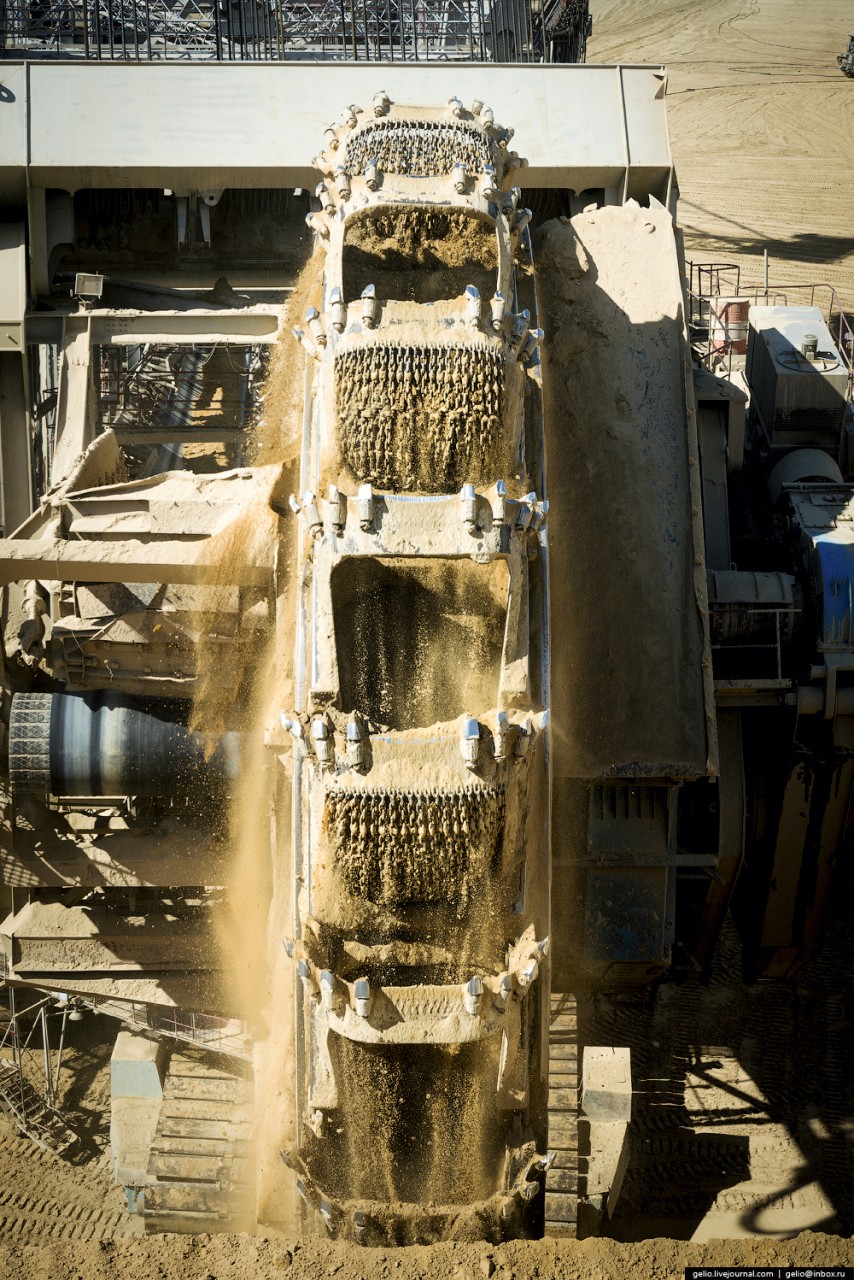

11. На колесо крепятся 24 ковша — 12 цепных и 12 подрезных, объемом 2000 и 1600 литров соответсвенно.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»













12. Этот «горный гигант» уникален, так как является единственным в нашей стране.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»










13. За год SRs(k) потребляет 7930 тысяч кВт/час.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»













14. Название комплекса SRs(K)-4000 расшифровывается как экскаватор (S) гусенечный (R) поворотный (S) холодного исполнения (K) производительностью 4000 кубометров в час.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»











15.
Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

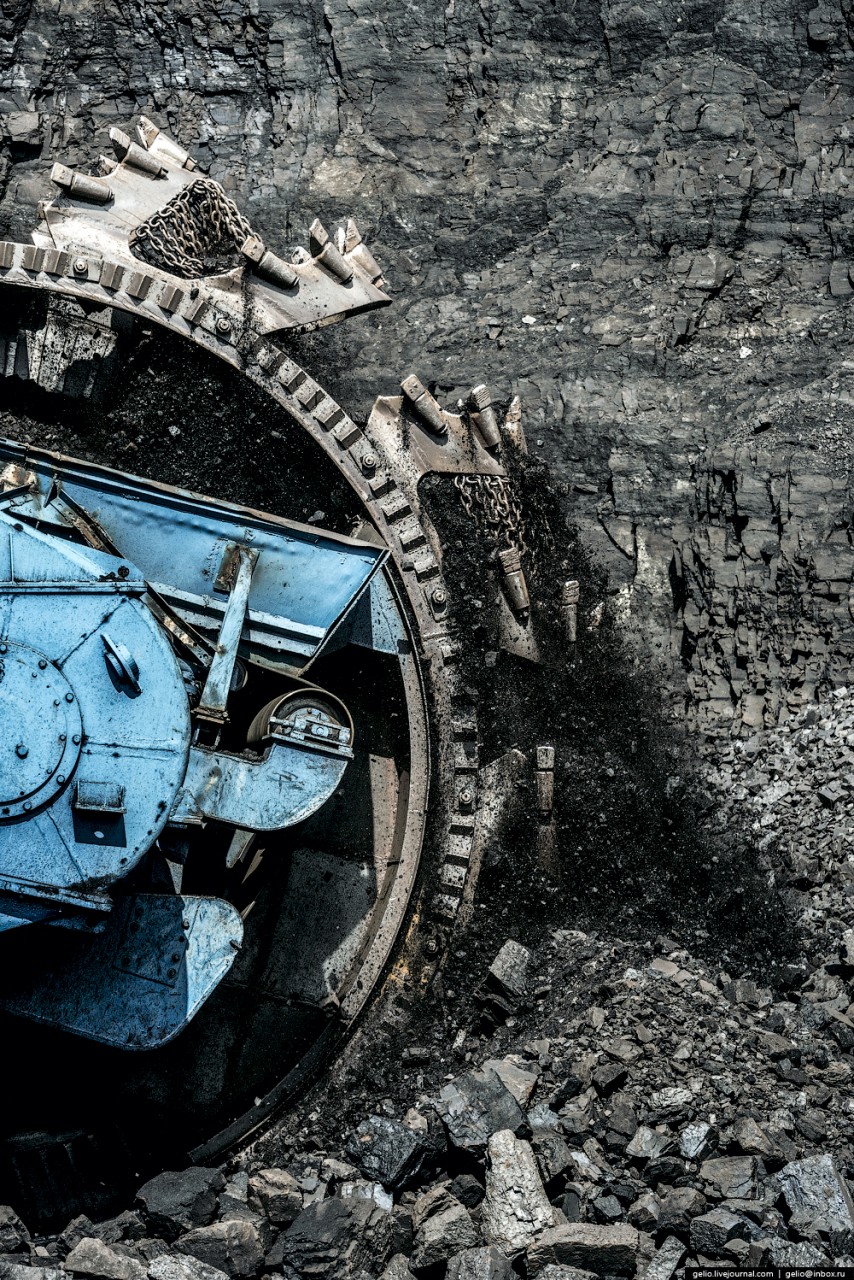

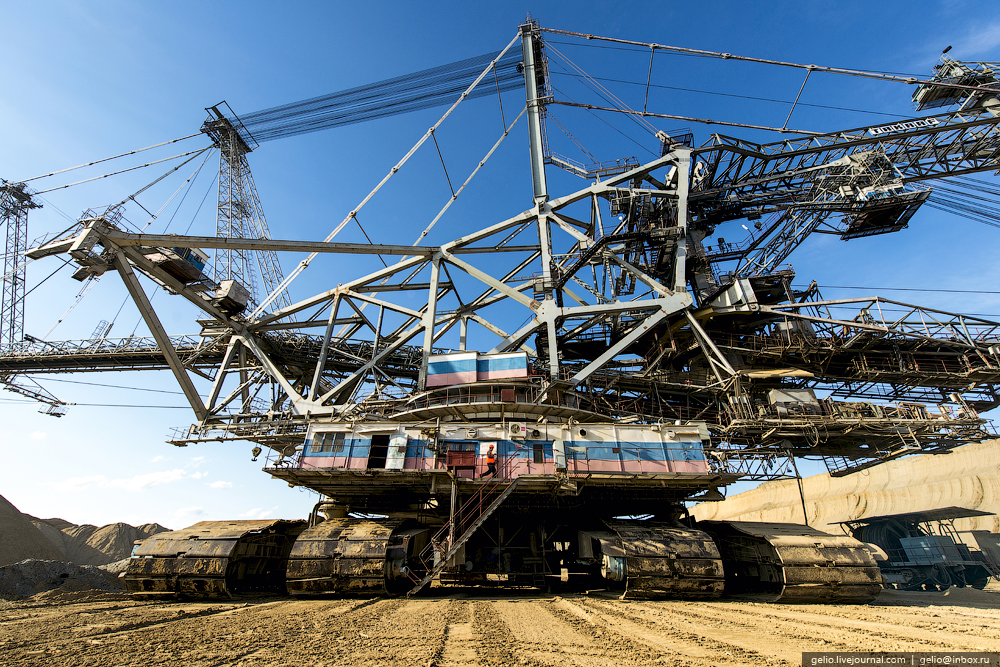

16. Общий вес комплекса составляет 9800 тонн. Столько же весит Эйфелева башня в Париже.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»












17. Максимальная высота конструкции — 48 метров (16-этажный дом).

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»












18. Скорость передвижения комплекса — 2-6 м/мин. Длина одной гусеницы - 13 метров, ширина - 4 метра.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»













19.
Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»












20. Всего на Назаровском разрезе трудится около 900 чел.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»








21.
Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

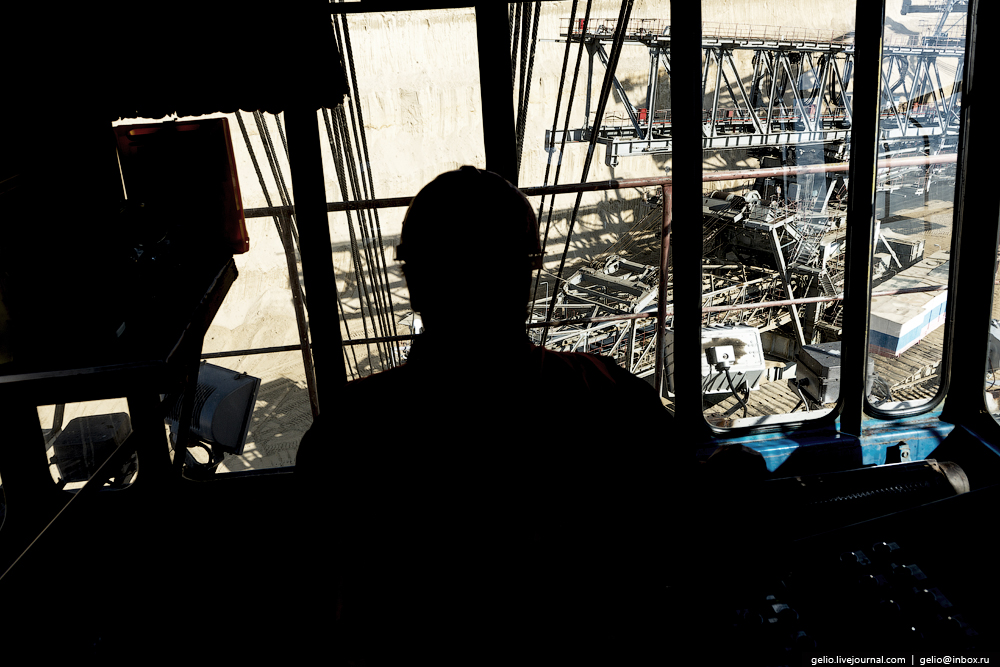

22. Оператор отвалообразователя.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

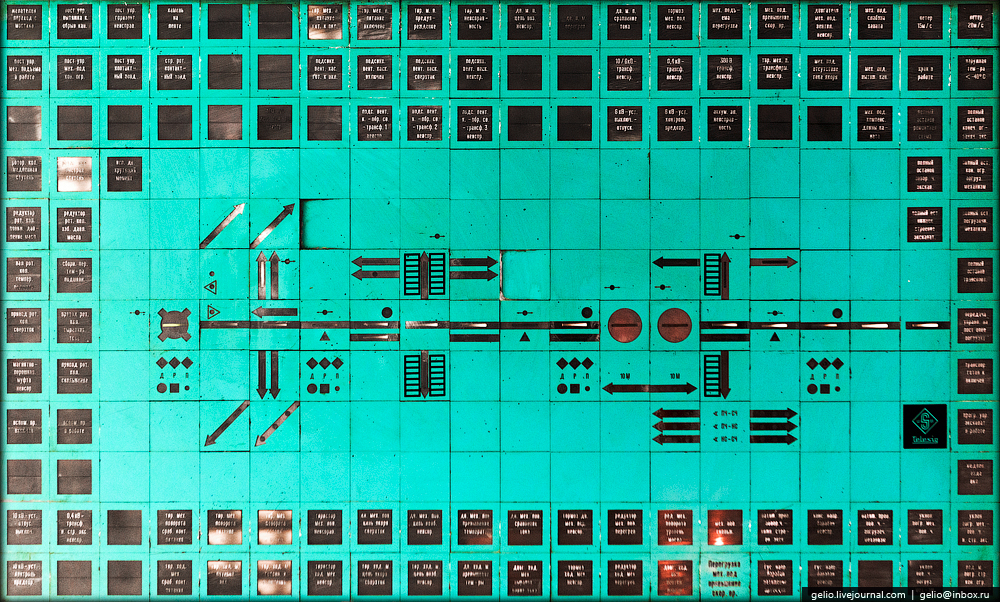

23. Приборная панель.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»











24.
Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»










25.
Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

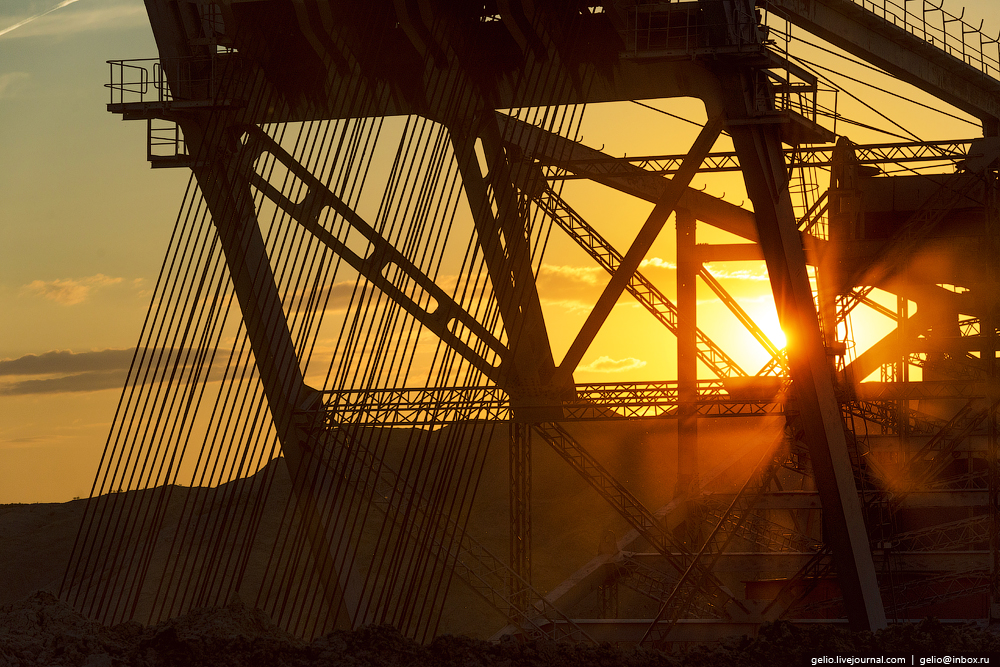

26. Консоль противовеса.
Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»










27.
Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

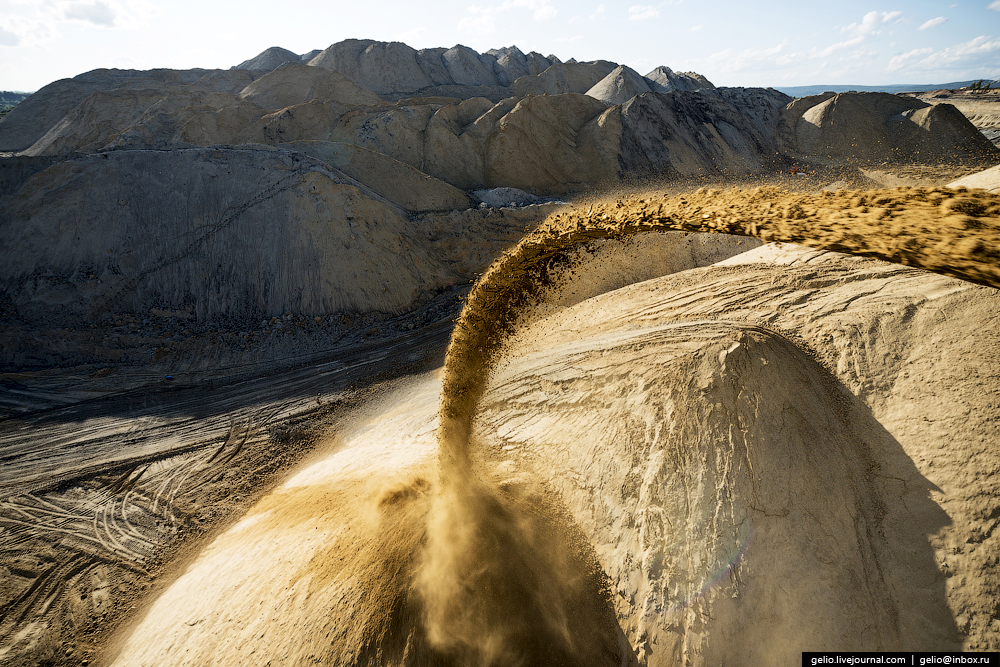

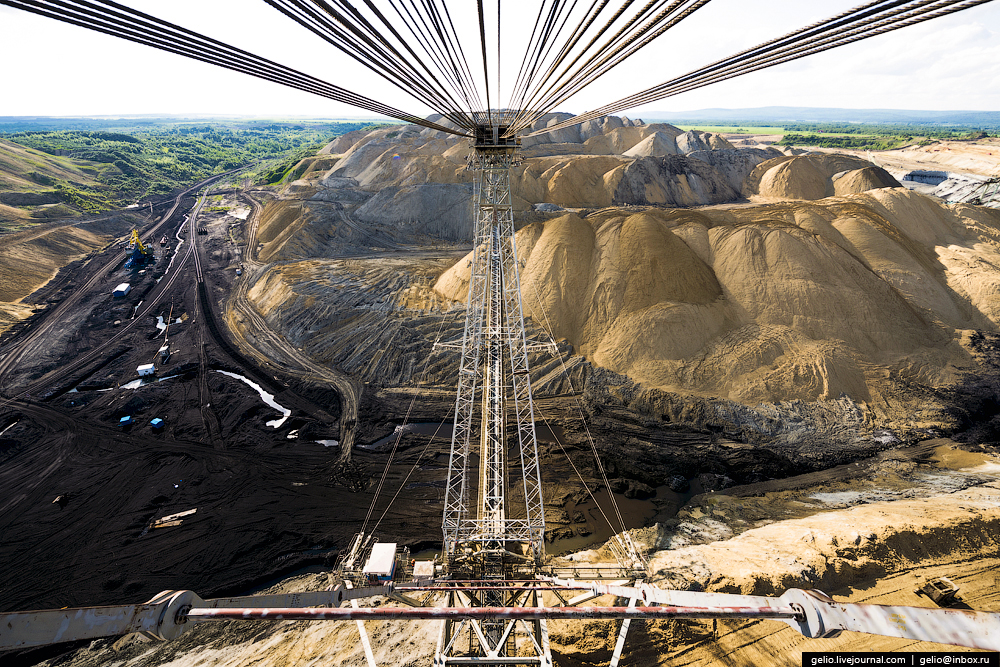

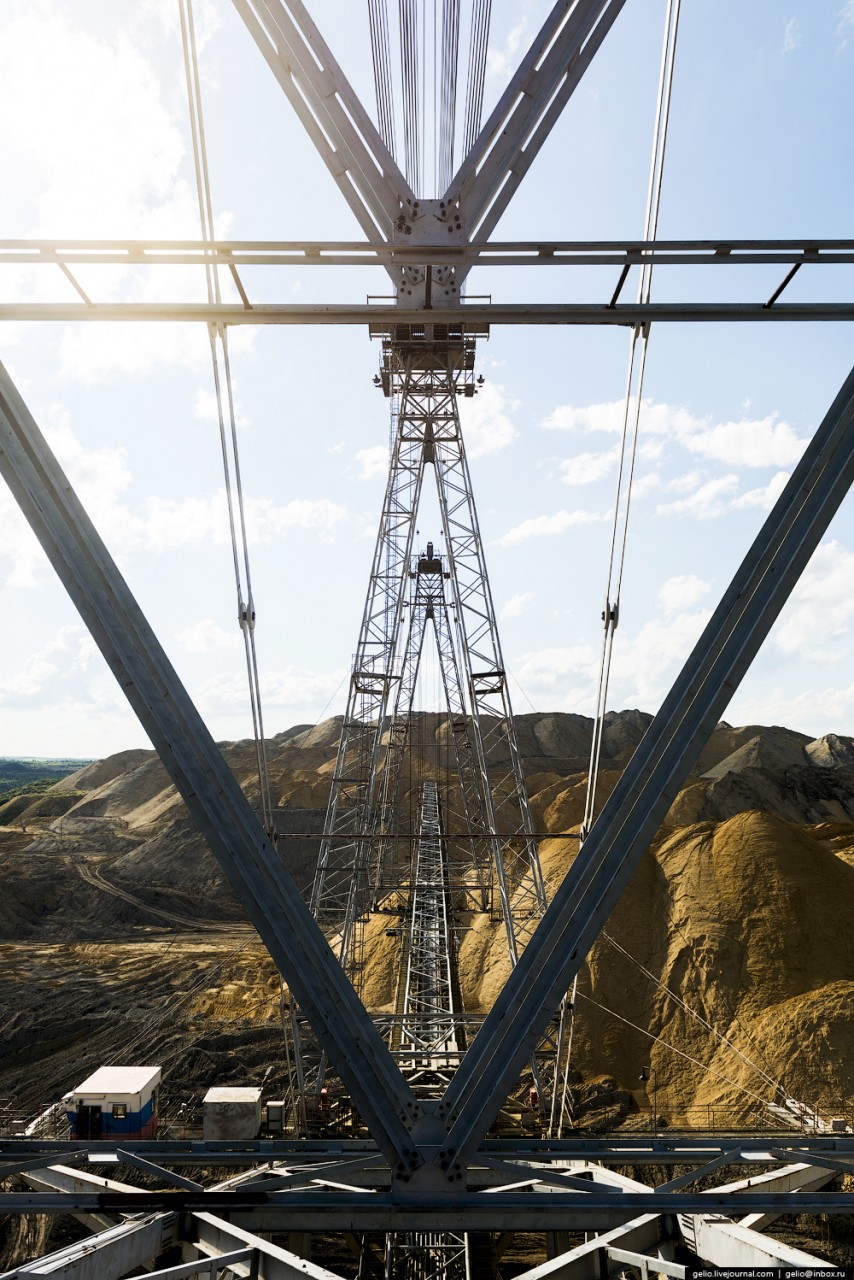

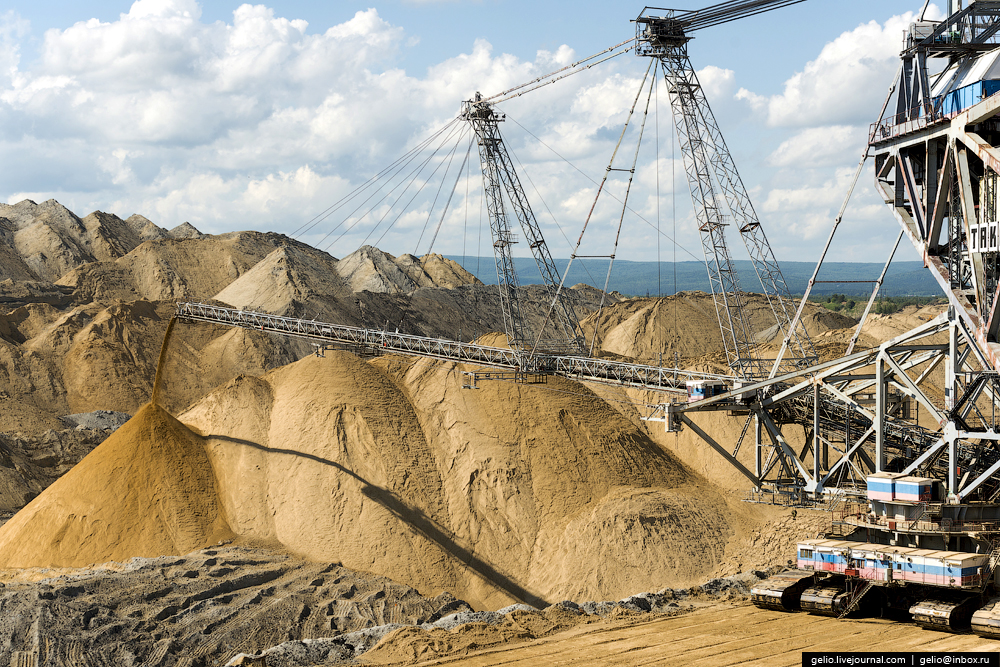

28. Длина стрелы отвалообразователя — 195 метров.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»









29. За время своей работы на предприятии SRs(K)-4000 переместил в отвалы более 150 млн тонн вскрышной породы.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»











30.
Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»













31. Зимой комплекс не работает из-за налипания породы на конвейерные ленты и рабочий орган.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»











32.
Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»










33. После того как прошёл комплекс SRs(K)-4000, оставшийся нижний вскрышной уступ высотой до 20 метров отрабатывается шагающими экскаваторами.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»












34. На Назаровском разрезе задействовано шесть шагающих экскаваторов: два ЭШ20/90-2, один Эш15/90-1 и три Эш10/70-3.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

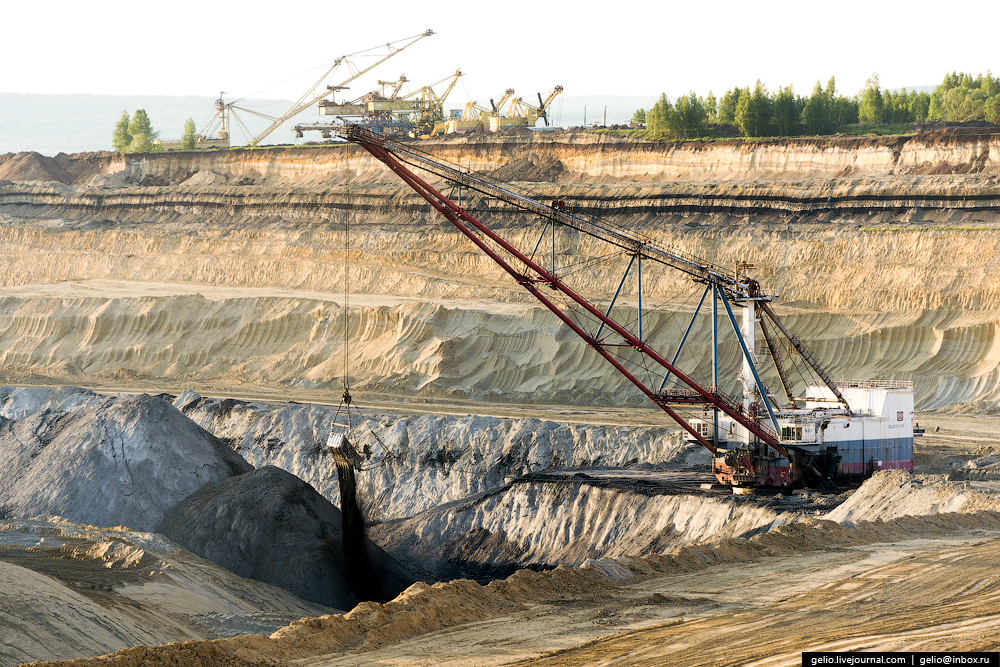

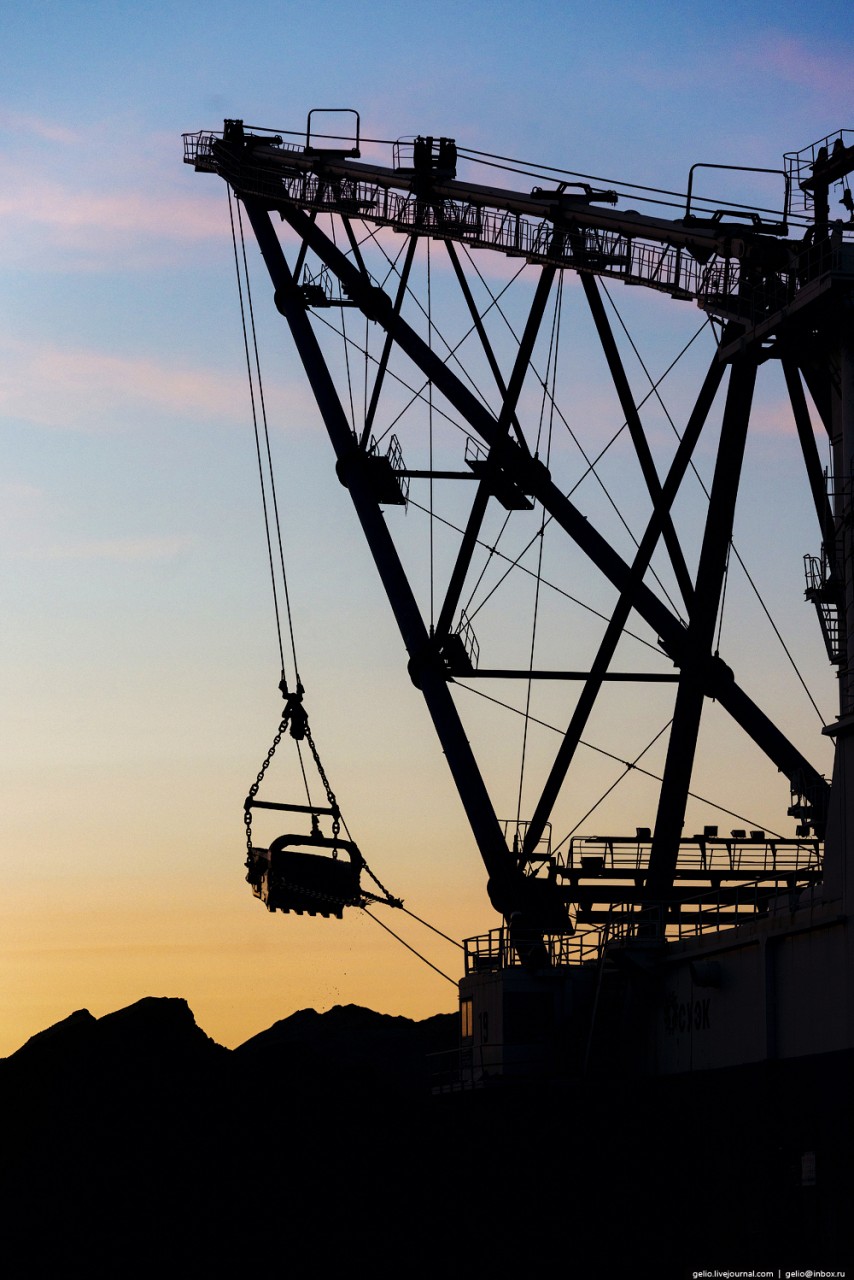

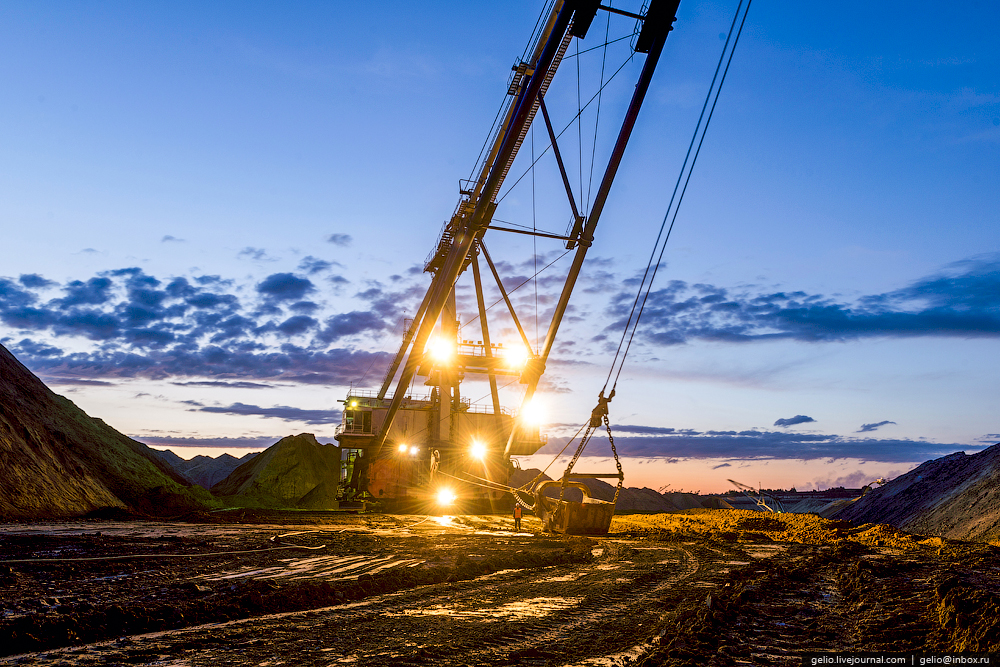

35. Шагающий экскаватор ЭШ20/90.

В неподвижном состоянии экскаватор опирается на грунт опорной плитой в основании; при необходимости сделать «шаг» вес переносится на опорные башмаки. Экскаватор приподнимается над грунтом, смещается на некоторое расстояние и снова садится на грунт опорной плитой. Опорные башмаки, в свою очередь, приподнимаются над грунтом и переносятся вперёд; затем цикл повторяется.

Фактическая скорость перемещения составляет 60—80 метров в час, максимальная паспортная — до 200 м/ч.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

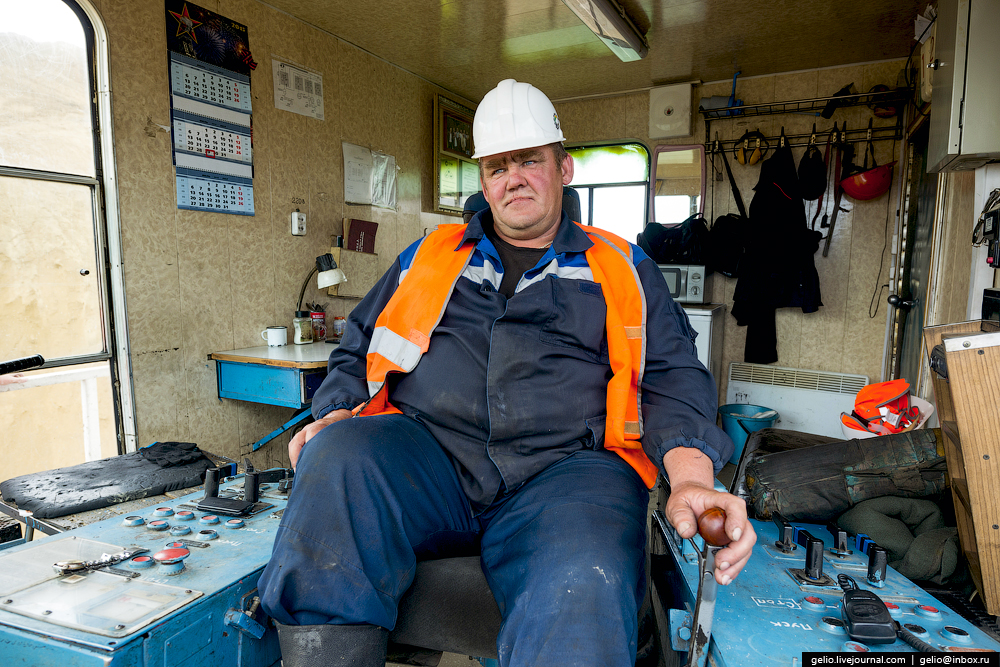

36. Машинист экскаватора.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»











37. Длина стрелы 90 метров.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

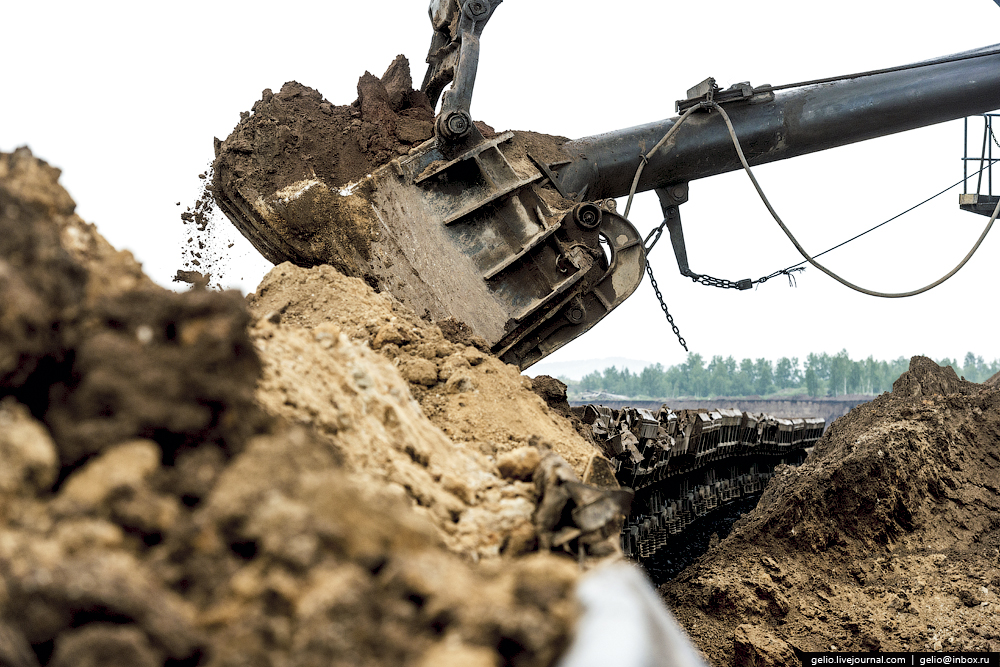

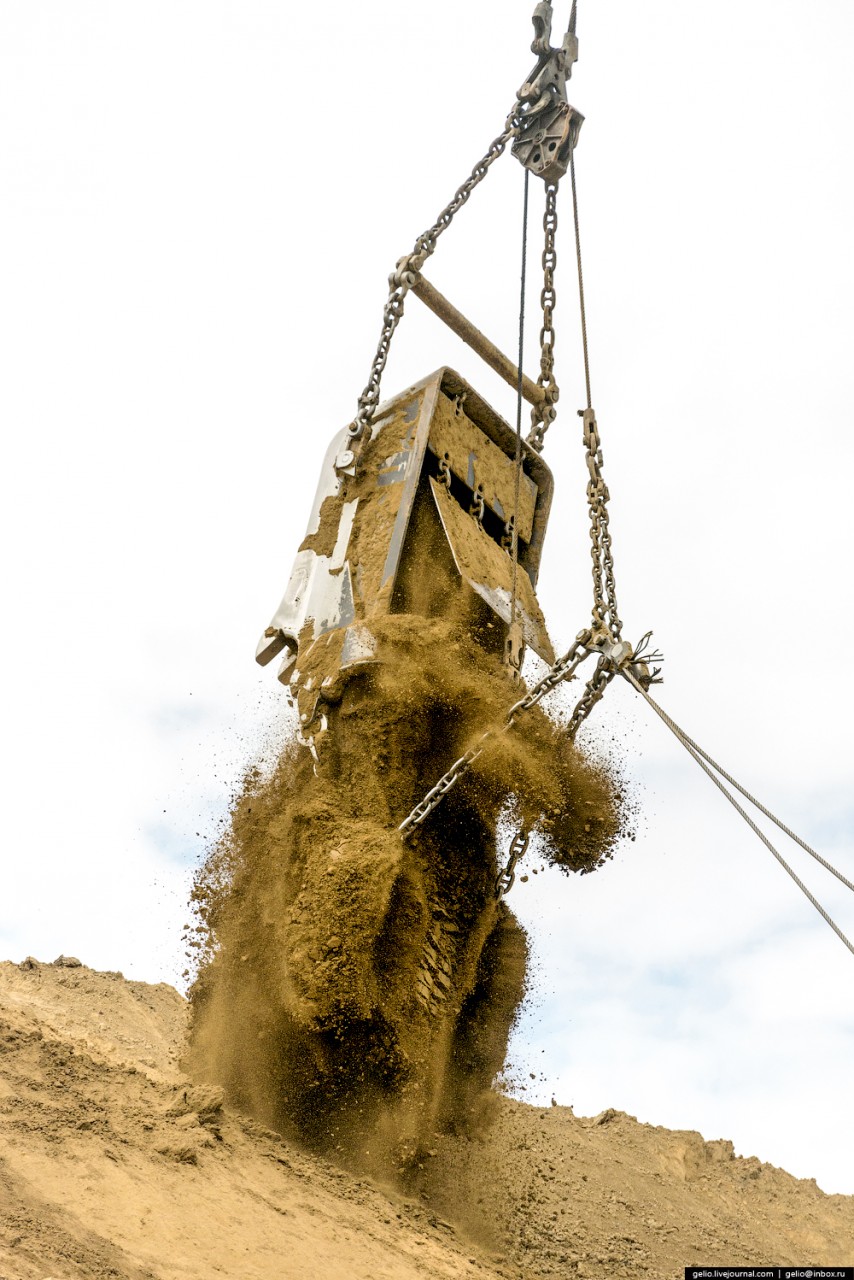

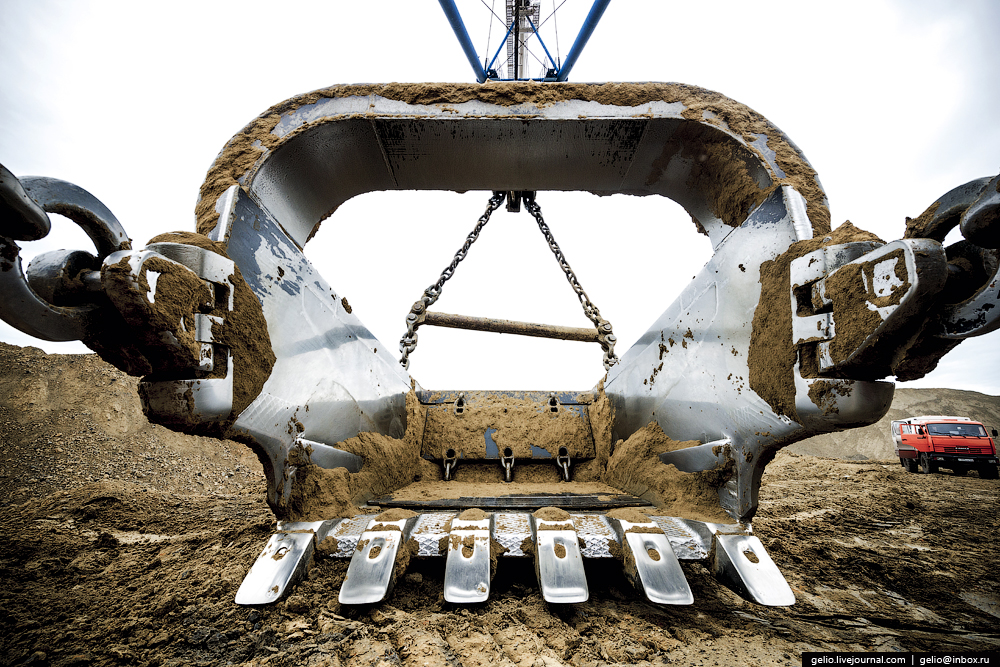

38. Объем ковша 20 м3.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»








39.
Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»










40. Но это не самый большой экскаватор. Раньше на Назаровском разрезе работал легендарный ЭШ 100/100 (объём ковша 100 кубов) — крупнейший в Евразии шагающий экскаватор и одна из самых больших в мире сухопутных передвижных установок.

В 1990-х годах экскаватор ЭШ 100/100 разрезали на металлолом. За срок службы ЭШ 100/100 переэкскавировал 121 млн м³ горной породы.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

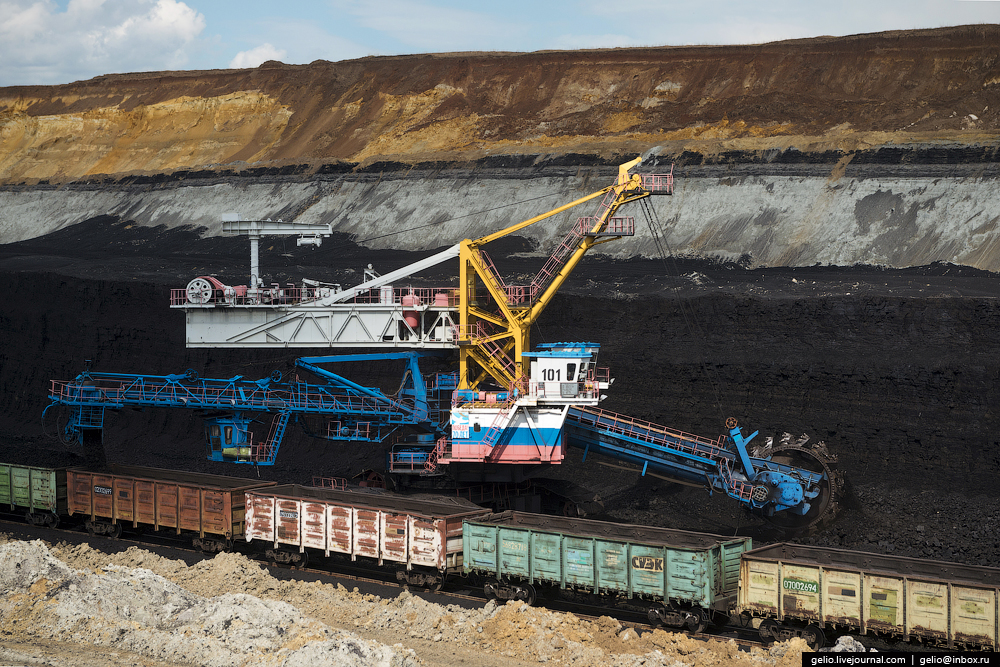

41. И вот мы добрались до угля!

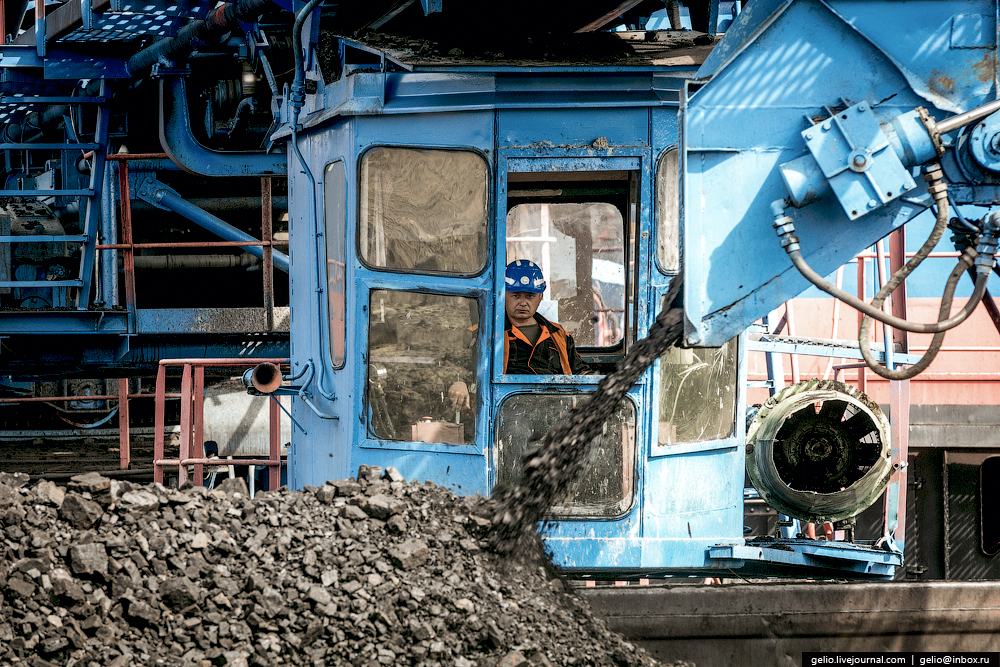

Его выемка производится роторными экскаваторами ЭР-1250, производительностью 2 300 тонн угля в час. За годы эксплуатации этот экскаватор отгрузил потребителям около 23 млн тонн угля.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»










42. На роторном колесе 18 ковшей, объём каждого — 350 л.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»












43. Высота экскаватора — 22,5 метра.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»












44. Бурый уголь.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

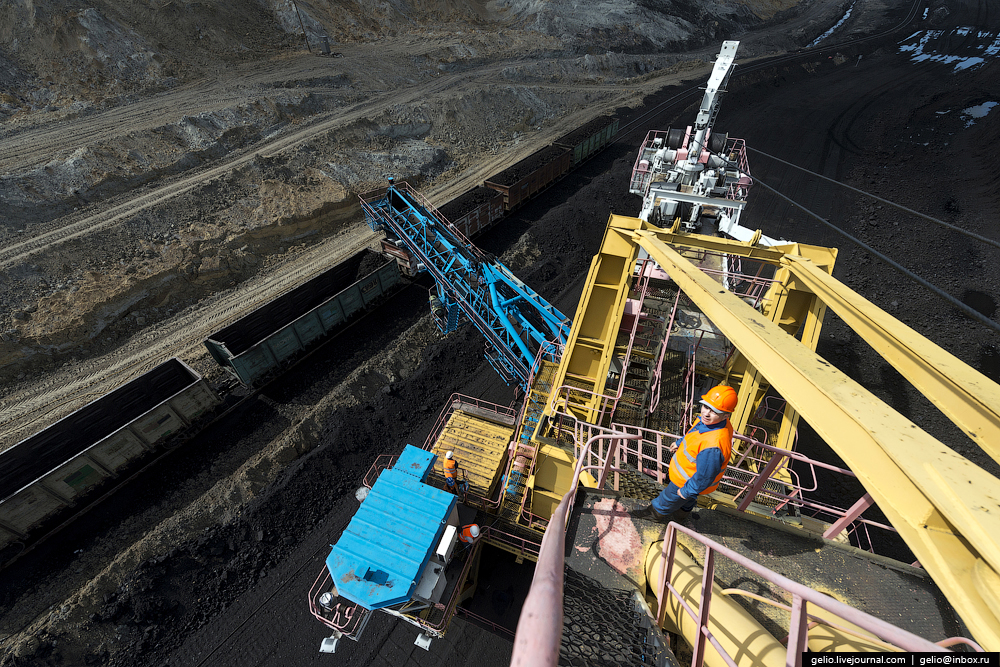

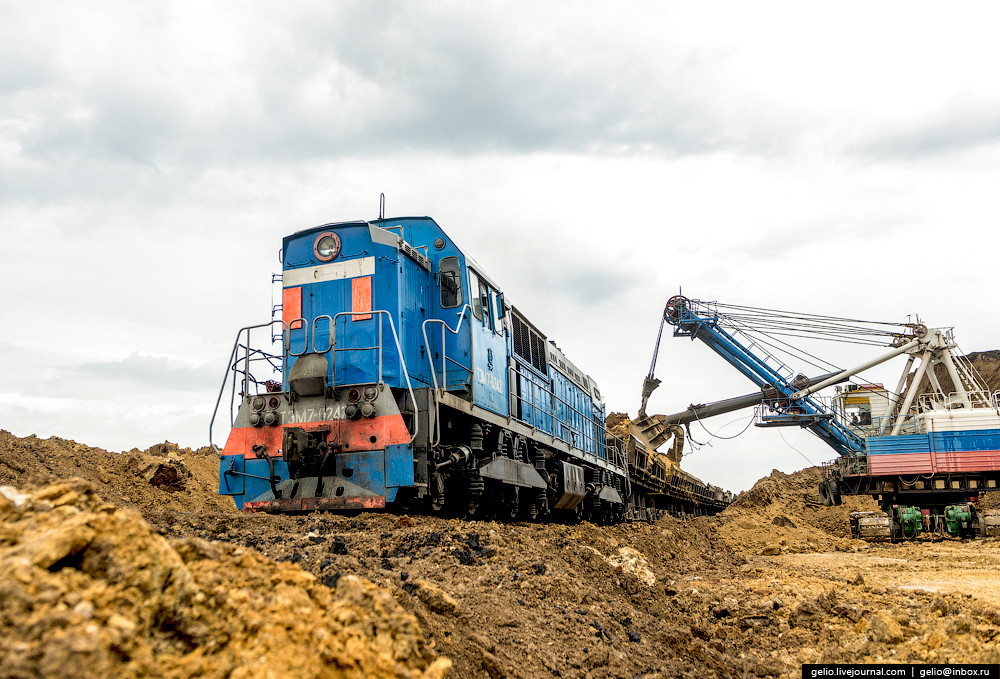

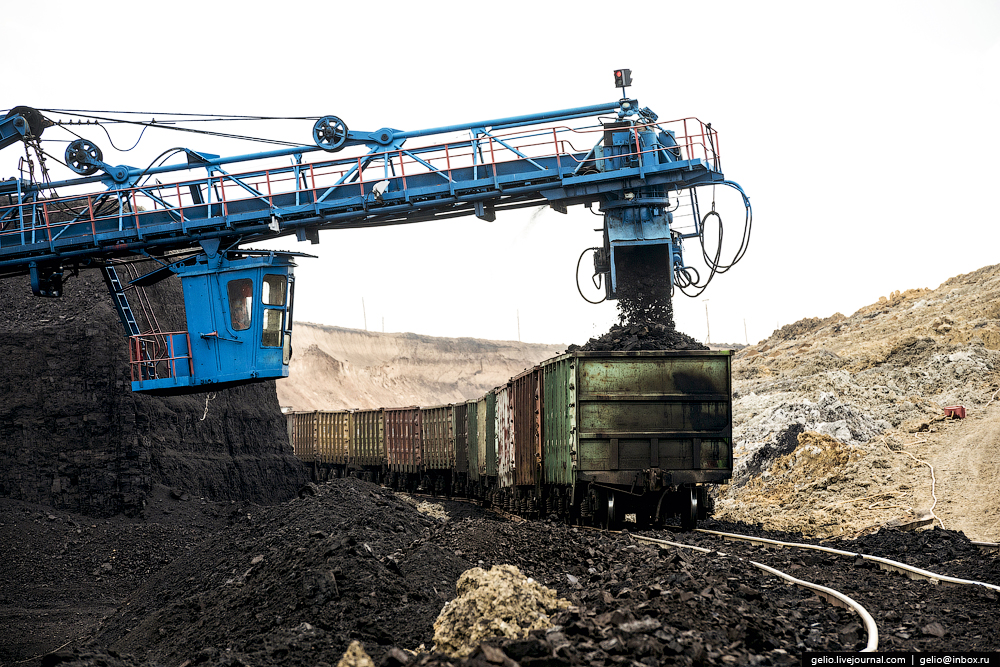

45. Транспортировка угля осуществляется тепловозами на станцию «Угольная-2» и далее на Назаровскую ГРЭС. Она потребляет более 95% угля и поэтому на разрезе добывают столько угля, сколько требуется станции. Остальной уголь вывозят самовывозом на котельные и для местного потребления.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

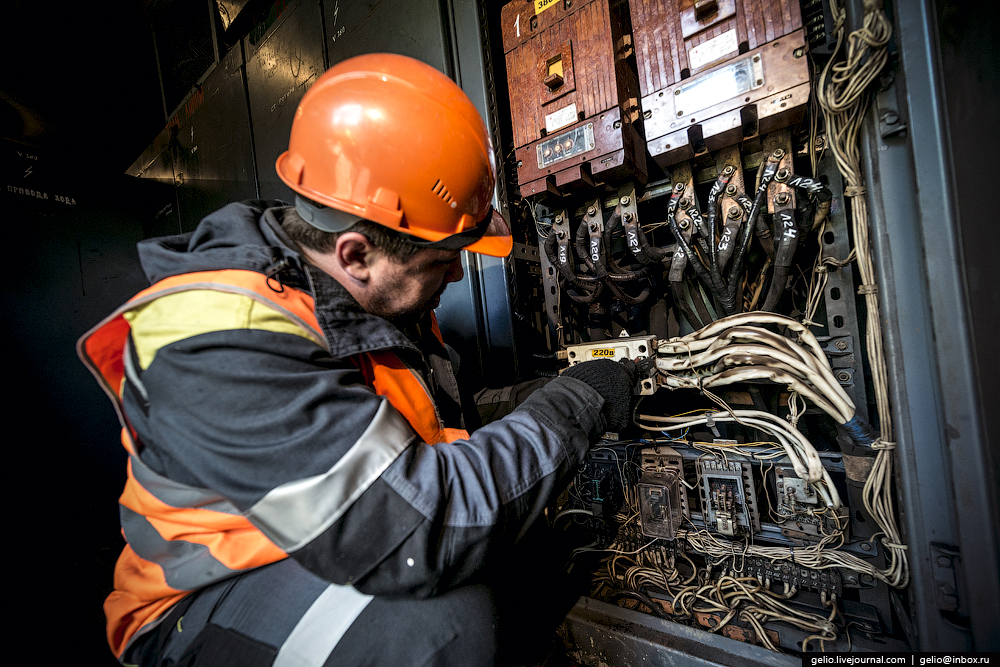

46. Все ремонтные работы на разрезе выполняет Назаровское горно-монтажное наладочное управление.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»











47. В 2013 году разрез добыл юбилейную 450-миллионную тонну угля с начала эксплуатации месторождения.

За 9 месяцев 2015 года было добыто 2,5 млн тонн угля.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»











48. Промышленные запасы Назаровского разреза — 210 млн тонн.

Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»
